概述

　　粉碎式格柵除污機是一種把污水中固體物質粉碎成細小顆粒的新型格柵，污水中柵渣通過本設備被攔截粉碎后不需要打撈，可直接隨污水流走，為后續處理工序設備清除了障礙，有效地保證后續設備順利暢通。

　　粉碎型格柵安裝在泵站進水渠道中，進水中的雜物被轉鼓柵截留并輸送到切割區進行粉碎。如果在粉碎過程中發生固體障礙物堵塞，切割粉碎裝置將自動反轉將障礙物排除，由轉鼓柵重新輸送至切割機粉碎區進行粉碎，整個過程實現自動化控制。設備主要用于市政、水利、泵站系統的除污。經粉碎后的顆料直徑一般為5-8mm。

　　工作原理

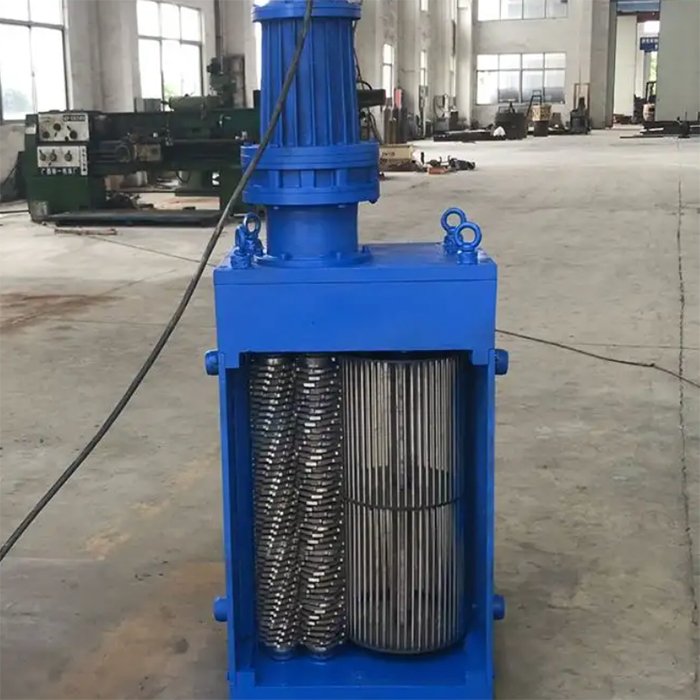

　　粉碎格柵主要由機殼、轉鼓柵網、切割刀片、墊片、軸、和電機減速機組成。設備為垂直立式安裝。

　　設備工作時，電機啟動后刀片及轉鼓同時不等速轉動，污水中的固體物質隨著污水進入轉轂區，固體物質被旁邊的旋轉式過水柵網(轉轂)截留并輸送到切割區，兩組差速轉動的刀片迅速進行軸向和徑向切割，將垃圾粉碎成小顆粒，其他大部分的污水和足夠小的顆粒直接通過轉鼓區，與粉碎后的小顆粒隨水泵一起被輸送出去。

　　特點

　　粉碎型格柵除污機切割片和墊片具有高精度、高鋼度高沖擊性和高耐磨性，刀片和墊片內環呈六角形的主動軸和被子動軸上交替重疊實現螺旋形的切割粉碎區。鋒利的刀片能將各種類型的雜物粉碎成小顆料雜物。

　　該設備的優點是自動化程度高、動力消耗小、性能穩定，在無人看管的情況下可保證連續穩定工作。由于該設備結構設計合理，日常維修工作量較少，費用低。

　　無需配備輸送設備、壓榨設備及垃圾外運設備等，投資小，運行電費也減少。

　　水頭損失小，水渠寬度和深度小，占地面積小，土建費用低。
